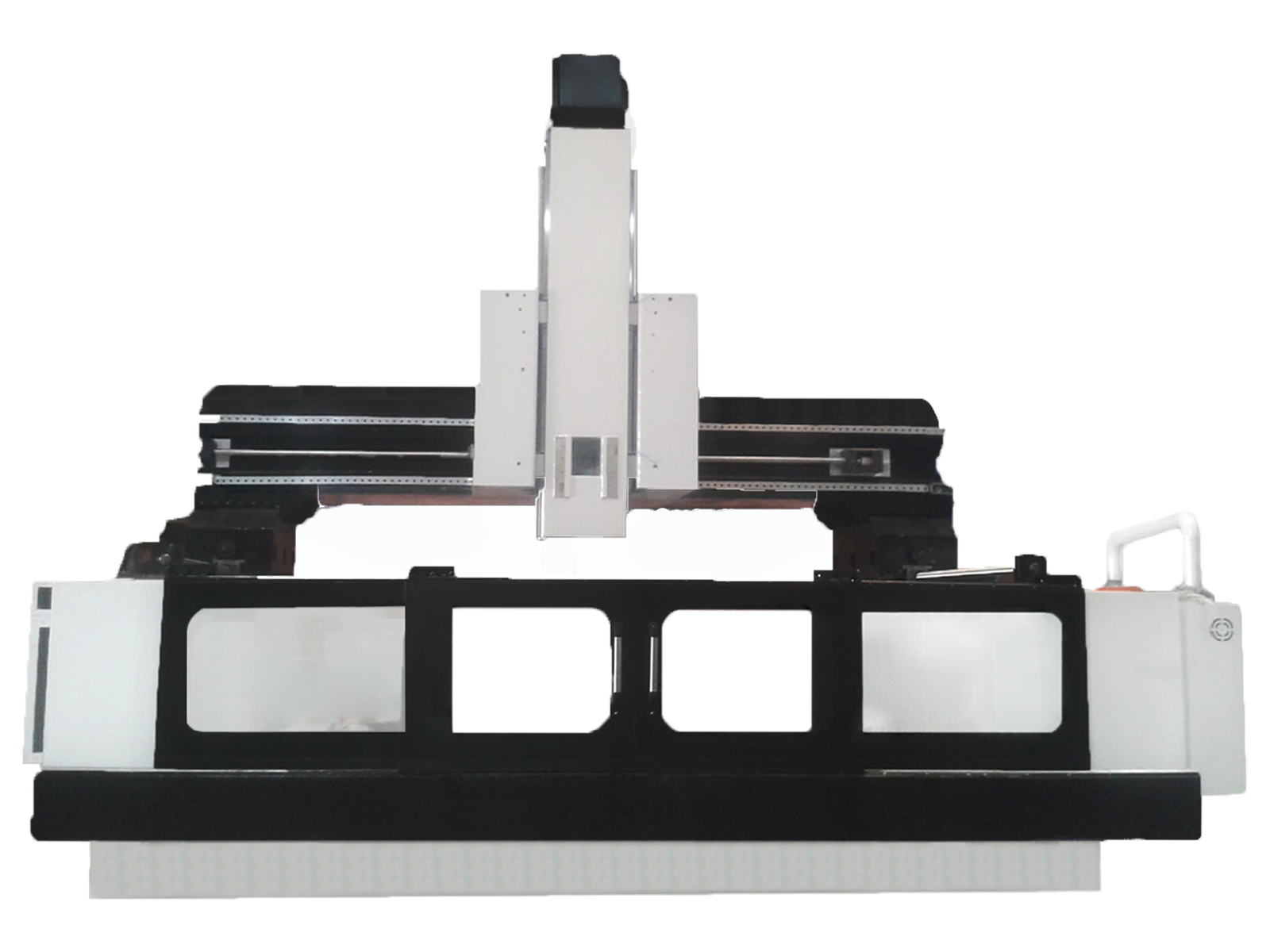

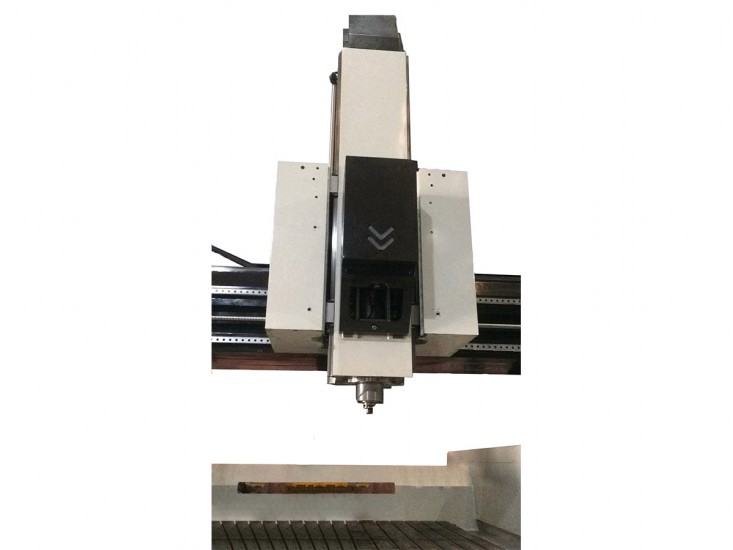

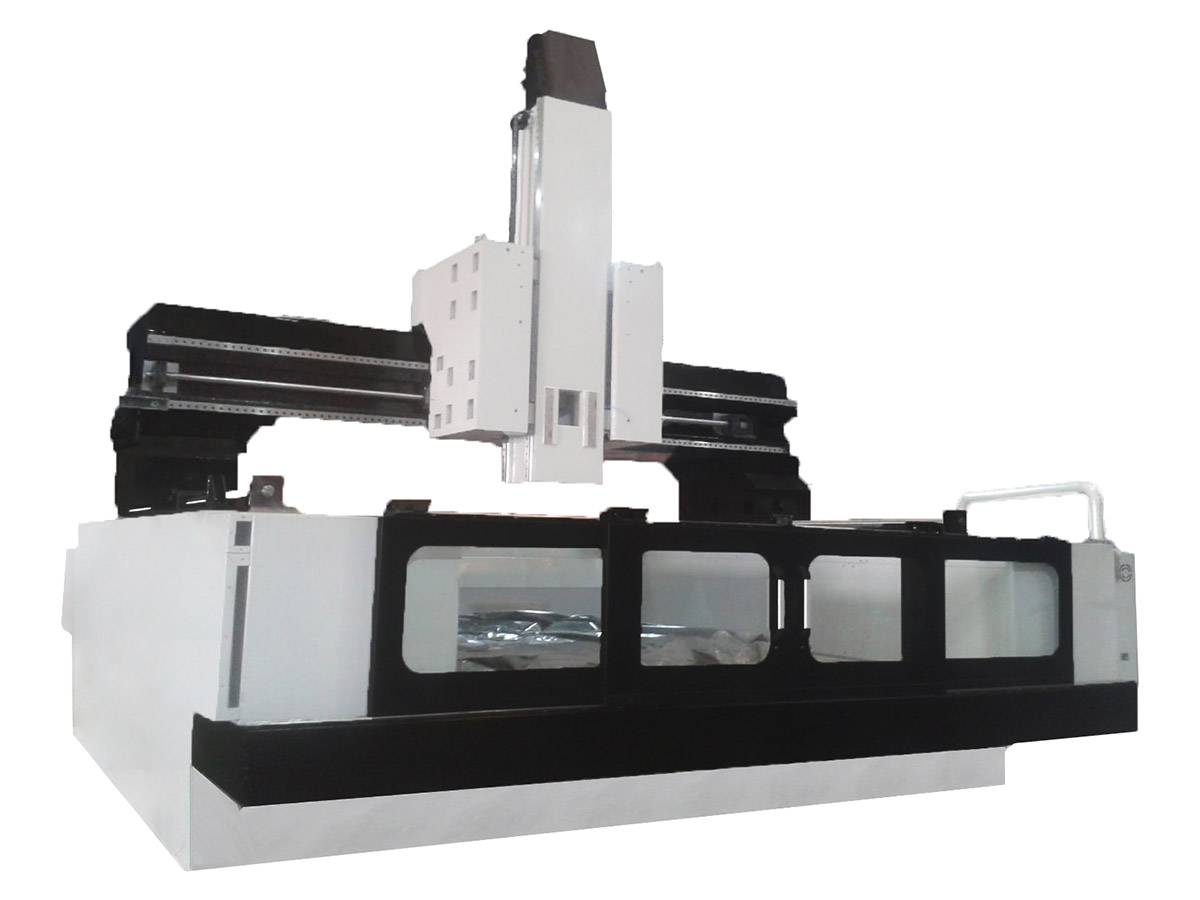

tr 3 EKSEN CNC KALIP İŞLEME KÖPRÜ TİPİ TEZGAH
RFK 3 - 3015 M
(Ağır Sanayi Profesyonel)
| GENEL ÖZELLİKLER | ||
| Kontrol ünitesi | : | SYNTEC 22MA 15 |
| Tabla ölçüleri | : | 3000 mm*1500 mm |
| T kanal | : | 20 H18 |
| Kanallar arası mesafe | : | 200 mm |
| Tabla yükü | : | 3000 kg/m2 |
| Takribi ağırlık | : | 57 Ton |
| EKSEN HAREKETLERİ | ||
| X eksen | : | 3100 mm |
| Y eksen | : | 1600 mm |
| Z eksen | : | 100 mm |
| İŞLEM HIZLARI | ||
| X eksen | : | 5.000 mm/dk |
| Y eksen | : | 5.000 mm/dk |
| Z eksen | : | 3.000 mm/dk |
| UÇUŞ HIZLARI | ||
| X eksen | : | 10.000 mm/dk |
| Y eksen | : | 10.000 mm/dk |
| Z eksen | : | 4.000 mm/dk |
| POZİSYONLAMA HASSASİYETİ | ||
| X eksen | : | 0,01 - 0,03 mm |
| Y eksen | : | 0,01 - 0,03 mm |
| Z eksen | : | 0,01 - 0,03 mm |
| TEKRARLAMA HASSASİYETİ | ||
| X eksen | : | 0,01 - 0,03 mm |
| Y eksen | : | 0,01 - 0,03 mm |
| Z eksen | : | 0,01 - 0,03 mm |
| İŞ MİLİ MOTORU PERFORMANS | ||
| S1 max. (100 % ED) | : | 7,5 - 15 kw Torque |
| S2 max. (100 % ED) | : | 37 nm |
| Max. Devir | : | 6.000 devir |
| Soğutma Türü | : | Sıvı Soğutma |

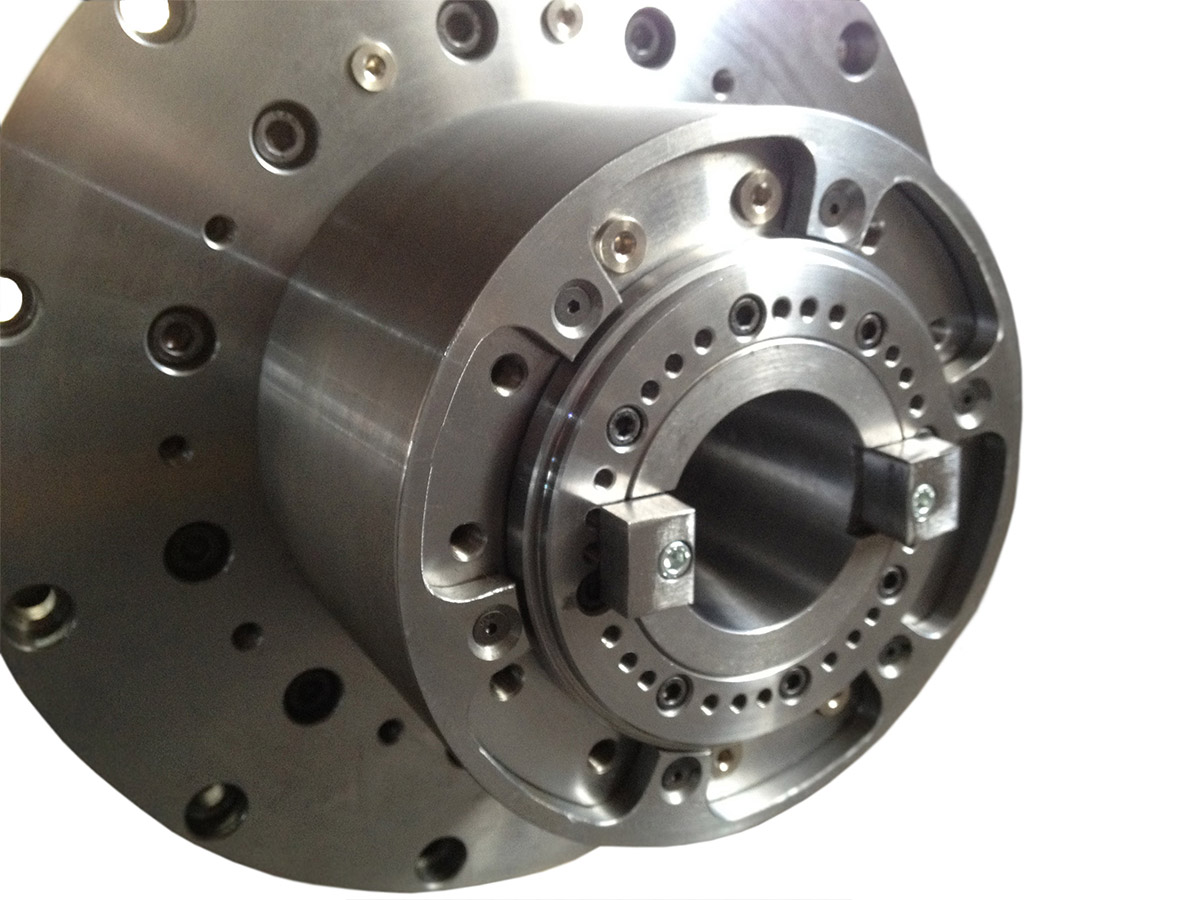

| Fener mili koniği | : | BT 50 |
| Takım sıkma | : | yay sıkıştırma |
| Takım sökme | : | hidro - pnömatik |
| Maksimum takım çapı | : | 100 mm |
| Maksimum takım ağırlığı | : | 7 kg |
| Maksimum takım boyu | : | 400 mm |
| Takım suyu soğutma | : | 20 bar 120 litre |

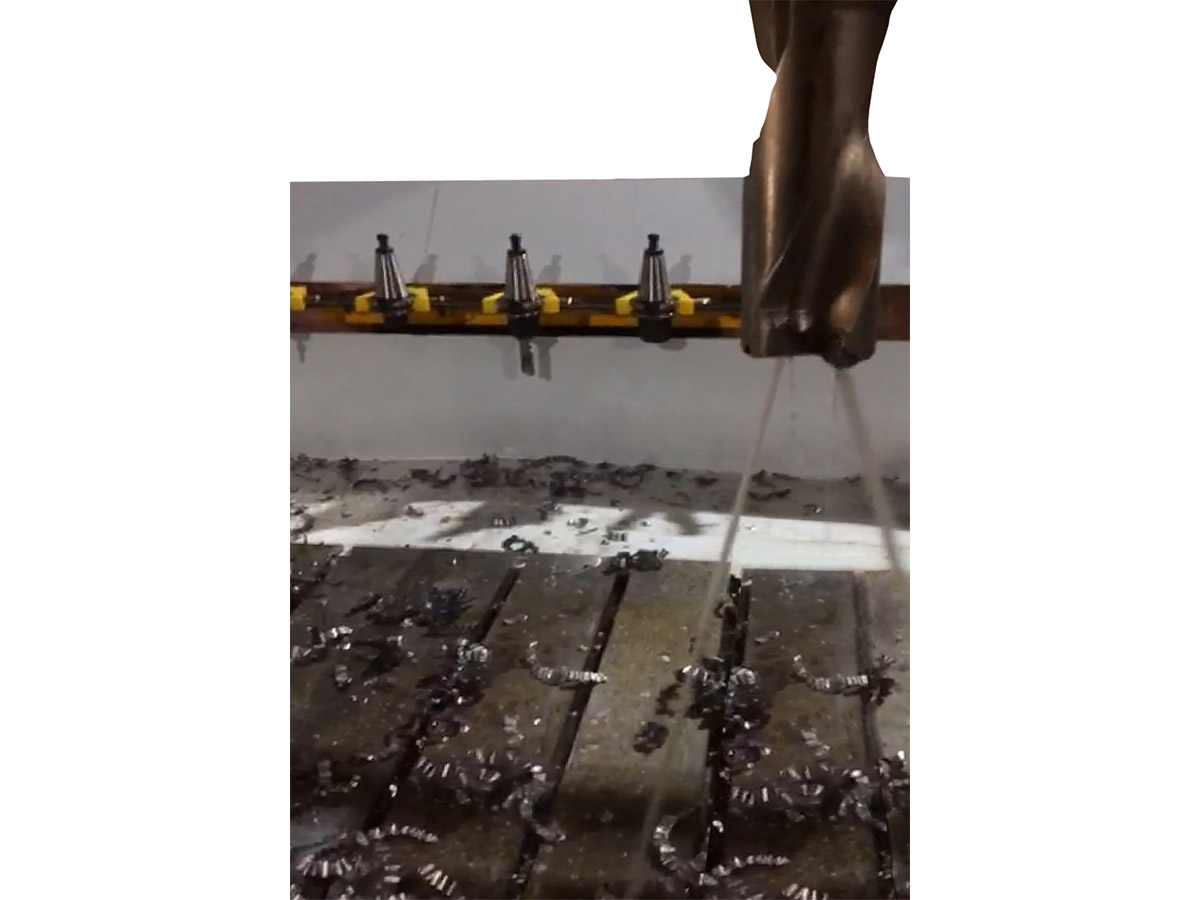

| Magazin kapasitesi | : | 5 - 10 - 15 |
