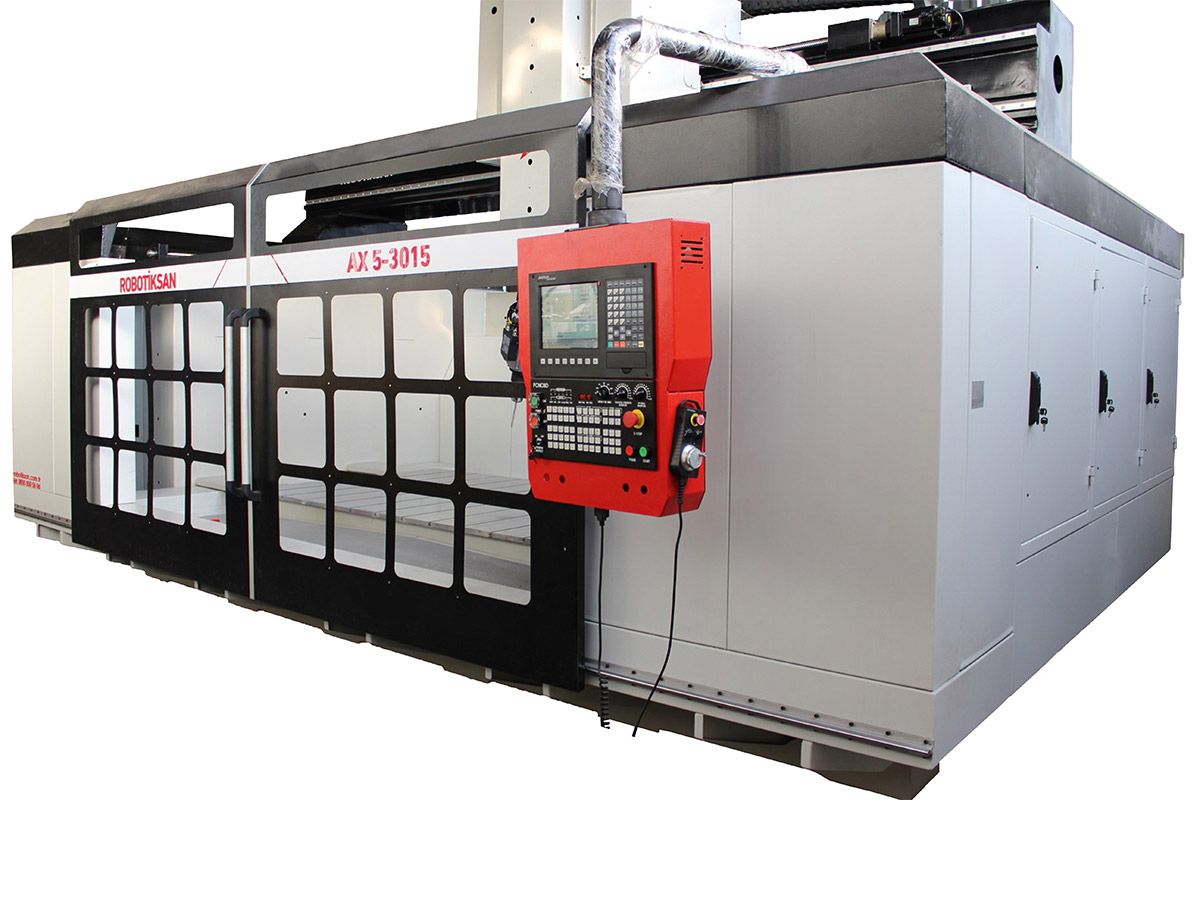

tr 5 EKSEN CNC MODEL İŞLEME TEZGAHLARI
RFK 5 - 3015 A
| GENEL ÖZELLİKLER | ||

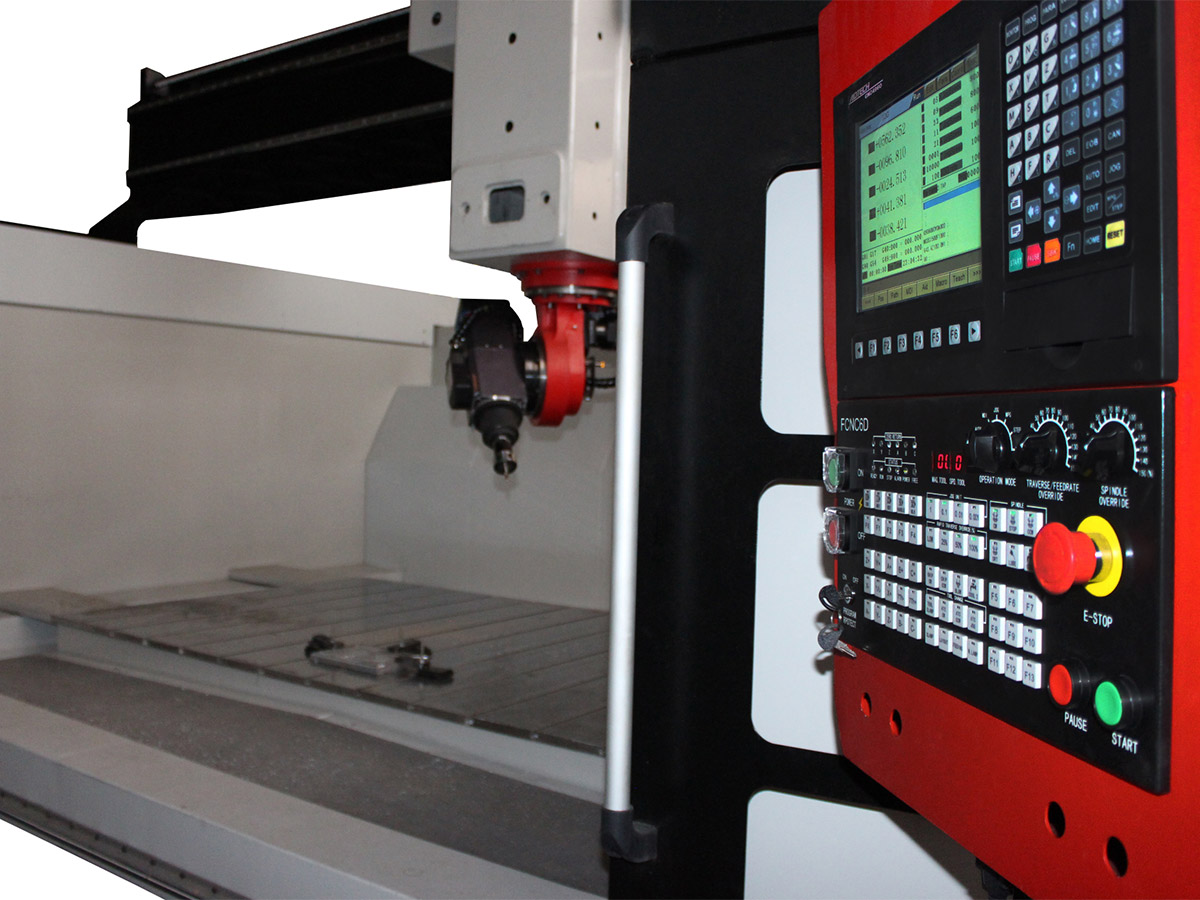

| Kontrol ünitesi | : | SYNTEC |
|
Tabla ölçüleri |
: | 3000 mm*1500 mm |
| T kanal | : | 18 H12 |
| Kanallar arası mesafe | : | 200 mm |
|
Tabla yükü |
: | 2000 kg/m2 |
| EKSEN HAREKETLERİ | ||
| X eksen | : | 3600 mm |
| Y eksen | : | 2100 mm |
| Z eksen | : | 850 mm |

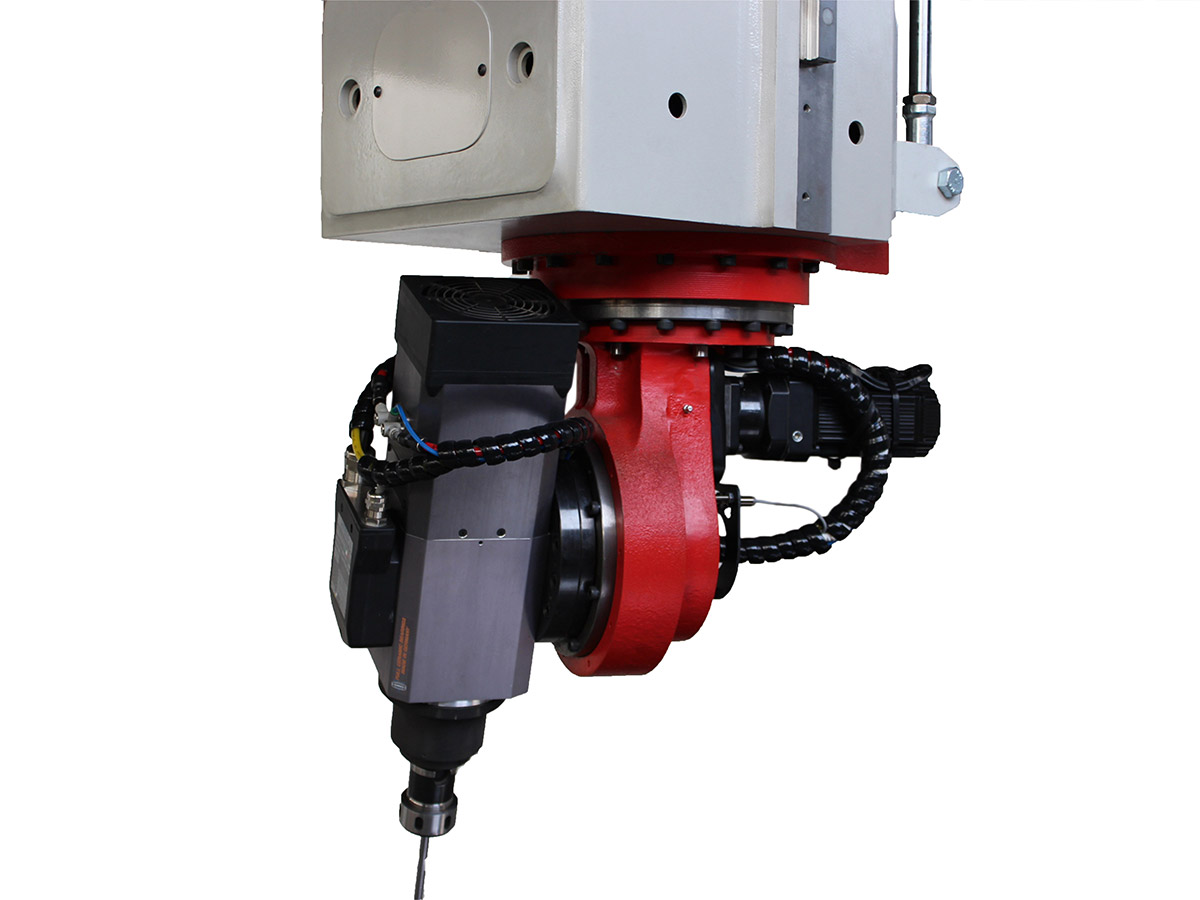

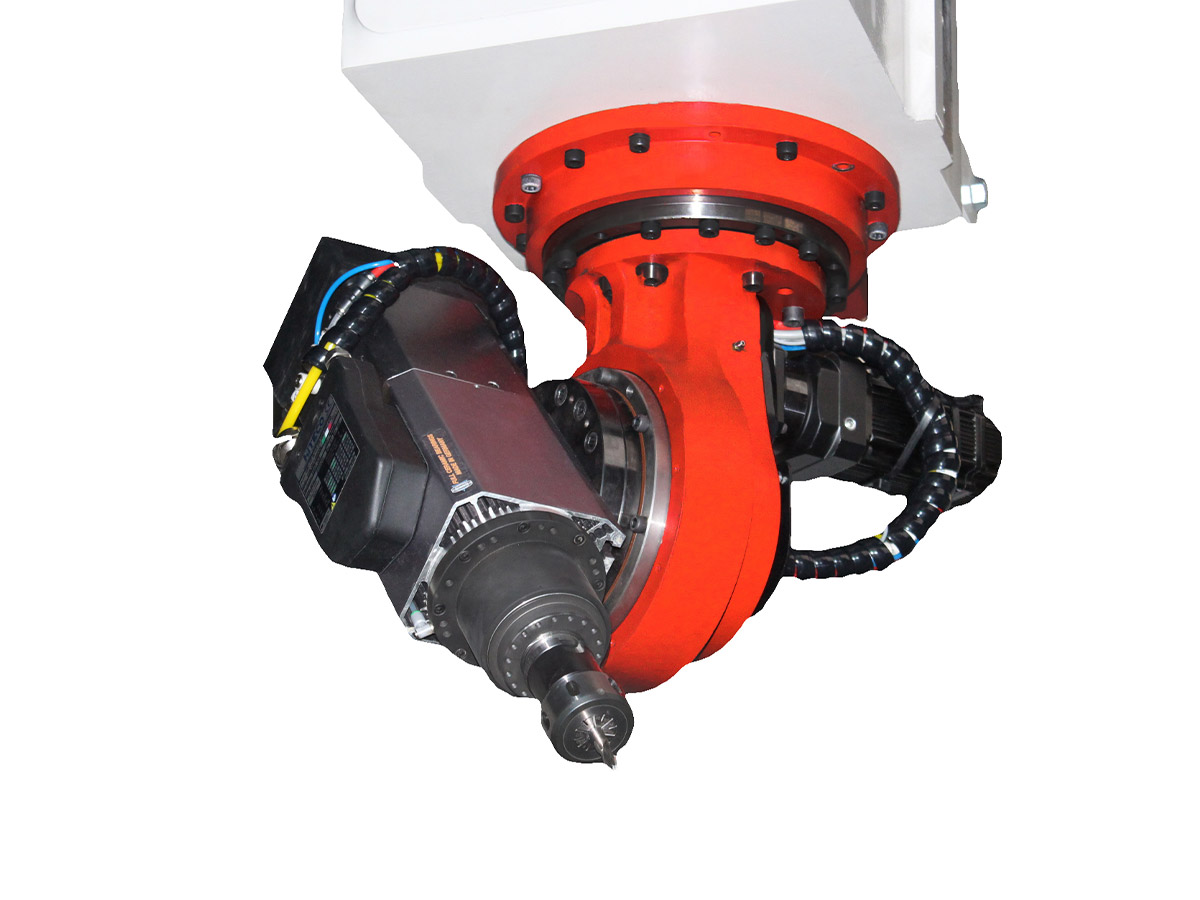

| B eksen | : | ±110° |
| C eksen | : | ±370° |
| EKSEN HIZLARI | ||
| X eksen | : | 6.000 mm/dk |
| Y eksen | : | 6.000 mm/dk |
| Z eksen | : | 6.000 mm/dk |
| B eksen | : | 70°/sn |
| C eksen | : | 70°/sn |
| UÇUŞ HIZLARI | ||
| X eksen | : | 10.000 mm/dk |
| Y eksen | : | 10.000 mm/dk |
| Z eksen | : | 10.000 mm/dk |
| B eksen | : | 140°/sn |
| C eksen | : | 140°/sn |
| POZİSYONLAMA HASSASİYETİ | ||
| X eksen | : | 0,030 mm |
| Y eksen | : | 0,020 mm |
| Z eksen | : | 0,020 mm |
| B eksen | : | 15“ |
| C eksen | : | 15“ |
| TEKRARLAMA HASSASİYETİ | ||
| X eksen | : | 0,015 mm |
| Y eksen | : | 0,015 mm |
| Z eksen | : | 0,010 mm |
| B eksen | : | 15“ |
| C eksen | : | 15“ |
| PERFORMANS | ||
| B eksen tork | : | 800 nm |
| C eksen tork | : | 800 nm |
| FRENLEME | ||
| B eksen tork | : | 2000 nm |
| C eksen tork | : | 2000 nm |
| İŞ MİLİ MOTORU PERFORMANS | ||
| S2 max. (100 % ED) | : | 50 nm |
| Max. Devir | : | 9.000 devir |
| Kontak performans devri | : | 6.000 devir |
| Soğutma | : | Sıvı Takım Soğutma Basıncı 6 bar |
| Fener mili koniği | : | BT 40 |
| Takım sıkma | : | yay sıkıştırma |
| Takım sökme | : | pnömatik |
| Maksimum takım çapı | : | 50 mm |
| Maksimum takım ağırlığı | : | 3 kg |
| Maksimum takım boyu | : | 300 mm |
| Takım suyu soğutma | : | 20 bar 30 litre |
| Magazin kapasitesi | : | 5 adet |
| Takribi ağırlık | : | 24 TON |
